Convertir logo 2D a 3D: Cinema 4D

Como lo prometido es deuda, hoy os traigo la segunda entrada sobre cómo convertir un logo 2D a 3D.

Como podréis recordar en la primera, convertir logo 2D a 3D: Trazados, lo que hicimos fue coger dos imágenes (una más sencilla y otra más compleja) y convertirlas a trazados utilizando el programa Photoshop.

En esta segunda entrada sobre este tema, lo que haremos será realizar esa conversión a tres dimensiones utilizando el programa Cinema 4D y quedará para una tercera entrada la opción de perfeccionar la escena en tres dimensiones que vamos a crear con estos logos.

Comenzaremos con la primera imagen, la del logo de renfe. Recordamos que teníamos un archivo de Illustrator con el nombre logo_renfe. Éste es el archivo que debemos abrir con Cinema 4D para poder empezar a realizar la conversión a tres dimensiones.

Al abrir ese archivo, nos aparecerá la siguiente pantalla.

Convertir logo 2D a 3D: Cinema 4D

Tal cual está en la imagen, aceptamos la pantalla para poder pasar al diseño.

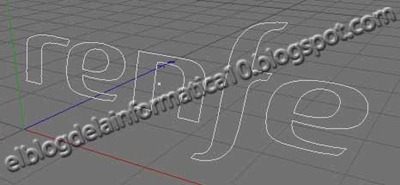

Como podremos ver, en pantalla nos habrán aparecido los trazados del logotipo escogido, en este caso, el de renfe.

Convertir logo 2D a 3D: Cinema 4D

Si nos fijamos en el panel Objetos, podremos comprobar que aparece logo_renfe con un símbolo más a la izquierda. Si hacemos clic sobre ese signo, podremos ver que hay cinco trayectorias, en este caso, cada una corresponde a cada una de las letras que forman el logotipo.

Convertir logo 2D a 3D: Cinema 4D

Lo que vamos a hacer va a ser unir esas cinco trayectorias para tratar el objeto como uno solo. Para hacer esto, seleccionamos las cinco trayectorias, al igual que lo hacemos con un conjunto de archivos en Windows, y una vez seleccionadas pulsamos dentro de este panel con el botón derecho y elegimos la opción Conectar.

Comprobaremos que aparece una nueva trayectoria con el nombre Trayectoria 1.1 y si nos fijamos al seleccionarla engloba todo el logotipo.

Convertir logo 2D a 3D: Cinema 4D

La trayectoria creada la sacamos fuera del grupo que teníamos originalmente en el archivo con tan solo arrastrarla en el panel de forma que quede como muestra la imagen.

Convertir logo 2D a 3D: Cinema 4D

Hecho esto, el grupo logo_renfe lo podemos eliminar con tan solo seleccionarlo en el panel y pulsando la tecla Suprimir.

Para poder realizar la conversión a tres dimensiones a partir de los trazados de cualquier imagen, necesitamos añadirle una extrusión.

Para ello, buscamos en la barra de herramientas el botón Añadir Objeto HyperNURBS y, de las opciones que muestra, seleccionamos NURBS Extrusión.

Convertir logo 2D a 3D: Cinema 4D

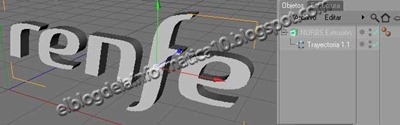

En el panel Objetos, arrastramos la trayectoria 1.1 encima de la extrusión que acabamos de añadir. En este momento podremos ver que el diseño del logo se convierte a tres dimensiones.

Convertir logo 2D a 3D: Cinema 4D

En el panel Materiales, creamos un material haciendo doble clic en el interior de dicho panel.

Convertir logo 2D a 3D: Cinema 4D

De nuevo hacemos doble clic en el material creado para coger el color y elegir las opciones que deseemos agregarle.

Una vez que hayamos hecho esto, solo nos quedará arrastrar el material a NURBS Extrusión dentro del panel Objetos.

Convertir logo 2D a 3D: Cinema 4D

Para terminar, pulsamos en la barra de herramientas el botón Renderizar en el visor de imágenes y, una vez dentro de él, accedemos a la opción del menú Archivo –> Guardar como para escoger el formato y el nombre que tendrá la imagen con el logo en tres dimensiones.

Convertir logo 2D a 3D: Cinema 4D

Convertir logo 2D a 3D: Cinema 4D

Cierto es que el logo así como lo hemos dejado queda un poco soso, de ahí que me haya decidido a crear una tercera entrada sobre este tema para que una vez hayamos añadido luces, sombras, un plano y variado la posición del logo obtengamos el siguiente resultado.

Convertir logo 2D a 3D: Cinema 4D

Bien, después de todo esto, recordaréis que teníamos otro logotipo para convertir ¿verdad? sí, el de la NASA.

Los pasos a seguir son los mismos con el único cambio que en este caso tenemos tres archivos de trazados, cada uno de ellos correspondientes con los colores del propio logo.

Lo que debemos hacer es ir abriendo cada uno de ellos, ir conectando las trayectorias e ir pegando éstas en un solo archivo de forma que al final tengamos tres trayectorias.

A cada una de ellas, la agregamos un objeto NURBS Extrusión quedando el panel de objetos de la siguiente forma (podéis cambiarles el nombre para que a la hora de aplicar los colores lo tengáis más claro).

Convertir logo 2D a 3D: Cinema 4D

Le aplicamos el color correspondiente, a no ser que queráis cambiarlos, y renderizamos la imagen obteniendo el siguiente resultado.

Convertir logo 2D a 3D: Cinema 4D
