Convertir logo 2D a 3D: Añadir Efectos

Hoy con esta entrada, Convertir logo 2D a 3D: Añadir efectos, daré por concluido el tutorial sobre cómo convertir un logo 2D a 3D.

Si recordáis en la primera entrada, Convertir logo 2D a 3D: Trazados, convertimos una imagen a trazados utilizando Photoshop para en la segunda entrada, Convertir logo 2D a 3D: Cinema 4D, realizar esa conversión a tres dimensiones utilizando Cinema 4D.

Para terminar, hoy os explicaré cómo añadir luces y sombras al logotipo para mejorar el aspecto de la escena 3D como os mostré en una de las imágenes de la segunda entrada con el logotipo de renfe.

Para ponernos en situación os muestro a continuación las imágenes a partir de las cuales vamos a seguir en esta entrada.

Convertir logo 2D a 3D: Añadir EfectosConvertir logo 2D a 3D: Añadir Efectos

Antes de comenzar, os voy a explicar las herramientas de Cinema 4D que vamos a utilizar en esta entrada.

Herramienta Escalar en Cinema 4D La herramienta Escalar nos sirve para cambiar el tamaño del objeto que tengamos seleccionado.
Herramienta Girar en Cinema 4D La herramienta Girar nos sirve para girar el objeto que tengamos seleccionado.
Herramienta Mover en Cinema 4D La herramienta Mover nos sirve para desplazar el objeto que tengamos activo.
Herramienta Luz en Cinema 4D La herramienta Luz nos sirve para agregar una luz a la escena 3D.
Herramienta Plano en Cinema 4D Con la herramienta Plano agregaremos un plano el cual nos va a servir de fondo de la escena en tres dimensiones.

Con estas cinco herramientas vamos a poder realizar la escena que podéis ver en la siguiente imagen a partir de las imágenes mostradas anteriormente en esta entrada.

Convertir logo 2D a 3D: Añadir Efectos

Comencemos, abrimos el archivo con el logotipo de renfe que teníamos al final de la segunda entrada de este tutorial y, con la herramienta Plano, agregamos el fondo del logotipo. Esta herramienta la podemos encontrar en la barra de herramientas desplegando el botón Añadir objeto cubo.

A continuación y teniendo seleccionado el objeto Plano, activamos la herramienta Escalar y aumentamos el tamaño del mismo de forma que sea ligeramente mayor que el tamaño del logotipo.

Convertir logo 2D a 3D: Añadir Efectos

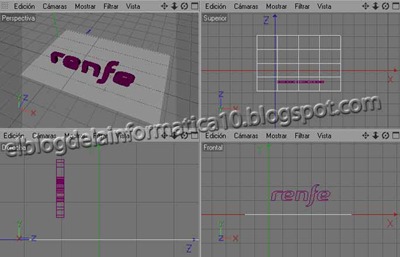

Para ayudarnos y verlo mejor, podemos pulsar la tecla F5 para mostrar las vistas principales de la escena en pantalla.

Convertir logo 2D a 3D: Añadir Efectos

De esta forma nos será más fácil el poder acoplar un objeto a otro que es lo que vamos a hacer ahora.

Seleccionamos las letras del logotipo y con la herramienta Girar lo rotamos –72 grados (el valor se puede variar e indicar cada uno el que quiera) tal y como muestra la siguiente imagen.

Convertir logo 2D a 3D: Añadir Efectos

Hecho esto, con la herramienta Mover desplazamos el objeto hasta que se encuentre situado más o menos como muestra la imagen.

Convertir logo 2D a 3D: Añadir Efectos

A continuación crearemos el material que vamos a aplicar al plano. Como hicimos en la segunda entrada, Convertir logo 2D a 3D: Cinema 4D, hacemos doble clic en el panel Materiales y, de nuevo, doble clic en el material creado para agregar las características que deseemos.

En este caso, en vez de crear el material he seleccionado uno de los que se muestran en el Navegador de contenido (menú Ventana), concretamente el que se llama Metal-Polished-Blue (carpeta Predefinidos – Broadcast Edition – Resources – Materials – Natural – Metal)

Para aplicarlo, bastará con arrastrarlo desde el panel de Materiales a la posición donde tenemos el plano en la escena o bien al nombre del plano en el panel Objetos.

Convertir logo 2D a 3D: Añadir Efectos

Antes de volver a la vista Perspectiva, aprovechando que tenemos en pantalla todas las vistas, insertaremos dos luces. Esto es lo último que nos queda por hacer para terminar nuestra escena 3D.

Para ello, pulsamos el botón Luz desplegando Añadir objeto luz de la barra de herramientas.

Con la herramienta Mover las desplazamos hasta que se encuentren más o menos en la misma posición que muestra la imagen.

Convertir logo 2D a 3D: Añadir Efectos

Por último, agregaremos la sombra. Para que la escena no quede muy sobrecargada de sombras solo se lo aplicaremos a la primera de las luces que hemos insertado (la que se encuentra a la izquierda en la vista Frontal).

Para agregar la sombra, seleccionamos la luz y, en el panel Atributos, en el apartado Sombra elegimos Mapa de sombras (suave).

Antes de renderizar la escena, volvemos a la vista Perspectiva pulsando la tecla F1 y, con los botones que tenemos situados en la parte superior derecha de este visor, dejamos la escena en la posición que deseemos.

Finalmente, renderizamos la escena 3D como quedó explicado en la entrada anterior, Convertir logo 2D a 3D: Cinema 4D, y el resultado debería ser aproximadamente el siguiente.

Convertir logo 2D a 3D: Añadir Efectos

Para el logotipo de la Nasa, lo mismo que con el logo de renfe o mejor os dejo que “juguéis” con los posibles valores y posiciones de los objetos y luces, y a continuación os muestro uno de los posibles resultados.

Convertir logo 2D a 3D: Añadir Efectos

Espero que este tutorial dividido en tres entradas haya sido de vuestro agrado y os animo a que los resultados que obtengáis, sean o no estos logos, los subáis como comentarios a esta entrada o bien a la página de Facebook del blog.
Recordad que si los queréis insertar aquí como comentarios, podéis alojar las imágenes en el servicio Skydrive de Windows Live y para conocer la URL de la imagen lo tenéis explicado en la entrada conseguir la URL de una imagen dentro de este mismo blog.
